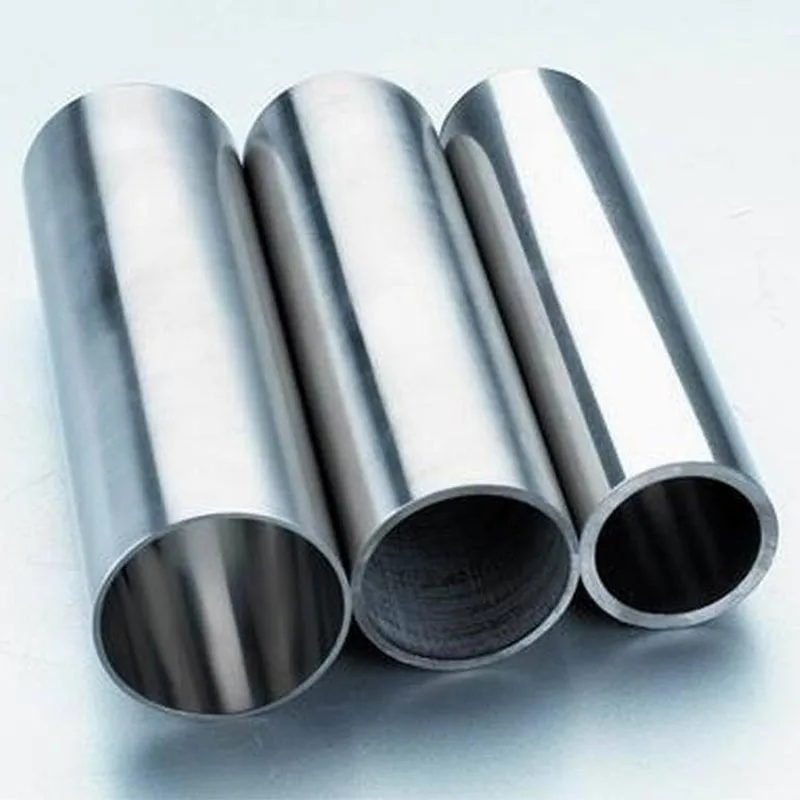

310S স্টেইনলেস স্টীল বিজোড় পাইপশিল্প ব্যবস্থার জন্য ডিজাইন করা হয়েছে যেখানে উন্নত তাপমাত্রা, অক্সিডেশন প্রতিরোধের, বিজোড় নির্মাণ, এবং উপাদান স্থিতিশীলতা ব্যাপার। এর 310S গ্রেড একটি উচ্চ ক্রোমিয়াম এবং নিকেল সামগ্রীকে একটি কম-কার্বন রচনার সাথে একত্রিত করে, এটিকে নির্বাচিত চুল্লি, তাপ-চিকিত্সা, পেট্রোকেমিক্যাল, দহন এবং তাপ-প্রক্রিয়াকরণ উপাদানগুলির জন্য উপযুক্ত করে তোলে। সঠিক নির্বাচনের চাবিকাঠি একা তাপমাত্রা নয়: পরিষেবার পরিবেশ, যান্ত্রিক লোডিং, তাপ সাইক্লিং, তৈরির পদ্ধতি, মাত্রা এবং প্রযোজ্য বৈশিষ্ট্যগুলিকে একসাথে বিবেচনা করা দরকার।
- 1. এই গ্রেড এবং পাইপ নির্মাণ কি?
- 2. কিভাবে উপাদান রচনা কর্মক্ষমতা প্রভাবিত করে?
- 3. উচ্চ-তাপমাত্রা পরিষেবাতে কী ঘটে?
- 4. কেন বিরামবিহীন নির্মাণ ব্যাপার?
- 5. কোথায় এই পাইপ সাধারণত প্রয়োগ করা হয়?
- 6. কিভাবে ইঞ্জিনিয়ারদের সঠিক স্পেসিফিকেশন নির্বাচন করা উচিত?
- 7. তৈরি করার সময় কি বিবেচনা করা উচিত?
- 8. কোন পরিদর্শন এবং নথি গুরুত্বপূর্ণ?
- 9. কিভাবে এটি অন্যান্য স্টেইনলেস গ্রেডের সাথে তুলনা করে?
- 10. প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. এই গ্রেড এবং পাইপ নির্মাণ কি?
310S হল একটি নিম্ন-কার্বন অস্টেনিটিক স্টেইনলেস স্টিল যা পরিবেশের জন্য তৈরি করা হয়েছে যেখানে তাপ প্রতিরোধের একটি প্রধান উপাদান প্রয়োজন। সাধারণত ব্যবহৃত উপাধিতে, গ্রেডটিকে UNS S31008 এবং EN 1.4845 হিসাবে চিহ্নিত করা হয়। এর রসায়ন উচ্চ ক্রোমিয়াম এবং নিকেল স্তর দ্বারা চিহ্নিত করা হয়, যখন কার্বন সীমা মান 310-এর চেয়ে নিম্ন স্তরে নিয়ন্ত্রিত হয়। এই সংমিশ্রণটি গ্রেডটিকে অক্সিডেশন প্রতিরোধের, উচ্চ-তাপমাত্রার ক্ষমতা এবং তৈরির উপযুক্ততার একটি দরকারী ভারসাম্য দেয়।
পাইপ নির্মাণ সমান গুরুত্বপূর্ণ। একটি বিজোড় পাইপ একটি অনুদৈর্ঘ্য ঢালাই জয়েন্ট ছাড়া গঠিত হয়। প্রসেস ইকুইপমেন্টের চাহিদার জন্য, সেই ক্রমাগত টিউবুলার স্ট্রাকচার ডিজাইনের একটি গুরুত্বপূর্ণ অংশ হতে পারে কারণ প্রকৌশলী চাপ বা প্রক্রিয়া সীমানা বরাবর চলমান অনুদৈর্ঘ্য ওয়েল্ড সীম সহ একটি পণ্য নির্বাচন করছেন না।
সাধারণত এই গ্রেডের সাথে যুক্ত পণ্যের পরিসরে তাপ-চিকিত্সা সরঞ্জাম, বয়লার, তাপ-পুনরুদ্ধার সিস্টেম, পেট্রোকেমিক্যাল সরঞ্জাম, দহন ব্যবস্থা এবং অন্যান্য উচ্চ-তাপমাত্রার সমাবেশগুলির জন্য শিল্প নলাকার উপাদান অন্তর্ভুক্ত থাকে। সঠিক ডিজাইন, তবে, সম্পূর্ণ অপারেটিং এনভায়রনমেন্টের উপর নির্ভর করে বরং নিজের দ্বারা গ্রেড নামের চেয়ে।
বস্তুগত পরিচয়
UNS S31008 এবং EN 1.4845 সাধারণত নিম্ন-কার্বন 310 গ্রেডের জন্য ব্যবহৃত শনাক্তকারী। সংগ্রহের নথিগুলি সর্বদা প্রকল্পের স্পেসিফিকেশন দ্বারা প্রয়োজনীয় উপাধির সাথে মেলে।
সাধারণ নির্মাণ
এখানে বর্ণিত পাইপটি একটি হট-রোল্ড সিমলেস প্রক্রিয়ার মাধ্যমে উত্পাদিত হয়, তারপরে অর্ডারের প্রয়োজনীয়তা অনুসারে মাত্রিক নিয়ন্ত্রণ এবং পৃষ্ঠ বা শেষ প্রক্রিয়াকরণ দ্বারা অনুসরণ করা হয়।
2. কিভাবে উপাদান রচনা কর্মক্ষমতা প্রভাবিত করে?
প্রকৌশলীরা তাপ পরিষেবার জন্য 310S বেছে নেওয়ার প্রধান কারণ হল এর মিশ্র রসায়ন। ক্রোমিয়াম এবং নিকেল অনেক সাধারণ-উদ্দেশ্যের অস্টেনিটিক স্টেইনলেস স্টিলের তুলনায় যথেষ্ট পরিমাণে উপরে থাকে। এই মিশ্র উপাদানগুলি তাপ, অক্সিজেন এবং তাপীয় সাইক্লিংয়ের সংস্পর্শে এলে ইস্পাত কীভাবে আচরণ করে তা প্রভাবিত করে।
ক্রোমিয়াম অক্সিডেশন প্রতিরোধের সমর্থন করে
ক্রোমিয়াম ইস্পাত পৃষ্ঠে একটি প্রতিরক্ষামূলক ক্রোমিয়াম-সমৃদ্ধ অক্সাইড স্তর গঠনের প্রচার করে। একটি অক্সিডাইজিং উচ্চ-তাপমাত্রার পরিবেশে, এই প্রতিরক্ষামূলক আচরণটি গ্রেডের স্কেলিং এবং পৃষ্ঠের অবক্ষয় প্রতিরোধের কেন্দ্রবিন্দু। চুল্লির উপাদান, জ্বলন-সম্পর্কিত অংশ এবং গরম গ্যাসের সংস্পর্শে থাকা অন্যান্য সরঞ্জামগুলির জন্য উপাদানটিকে বিবেচনা করা হয় এটি একটি কারণ।
নিকেল অস্টেনিটিক গঠন সমর্থন করে
নিকেল অস্টেনিটিক গঠনকে স্থিতিশীল করতে সাহায্য করে এবং উচ্চ তাপমাত্রায় গ্রেডের কার্যকারিতায় অবদান রাখে। উচ্চ নিকেল সামগ্রী এই খাদটিকে আরও সাধারণ স্টেইনলেস গ্রেড থেকে আলাদা করতে সাহায্য করে যা প্রাথমিকভাবে সাধারণ শিল্প জারা প্রতিরোধের জন্য তৈরি করা হয়েছে।
কম কার্বন বানোয়াট আচরণ পরিবর্তন করে
"S" উপাধিটি গুরুত্বপূর্ণ কারণ এটি খাদটির নিম্ন-কার্বন সংস্করণ নির্দেশ করে। ঢালাই এবং তাপীয় এক্সপোজারের সময় উচ্চ-কার্বন বৈকল্পিকগুলির তুলনায় ক্রোমিয়াম কার্বাইডের বর্ষণ কমাতে 0.08% সর্বাধিক কার্বন সামগ্রী সাহায্য করে। উপাদানগুলিকে ঢালাই করা, তৈরি করা বা বারবার গরম করার সংস্পর্শে এলে সেই বৈশিষ্ট্যটি কার্যকর হতে পারে।
- উচ্চ ক্রোমিয়াম সামগ্রী উপযুক্ত উচ্চ-তাপমাত্রা বায়ুমণ্ডলে অক্সিডেশন এবং স্কেলিং প্রতিরোধকে সমর্থন করে।
- উচ্চ নিকেল সামগ্রী অস্টেনিটিক গঠন এবং উন্নত-তাপমাত্রার স্থিতিশীলতায় অবদান রাখে।
- নিম্ন কার্বন সামগ্রী ঢালাই এবং তাপ প্রক্রিয়াজাত উপাদানগুলির জন্য গ্রেডের উপযুক্ততা উন্নত করে।
- ফলস্বরূপ সংকর ধাতু বিশেষভাবে প্রাসঙ্গিক যেখানে 304-এর মতো গ্রেডের বিস্তৃত-উদ্দেশ্য অবস্থানের চেয়ে তাপমাত্রা প্রতিরোধ বেশি গুরুত্বপূর্ণ।
এই সুবিধাগুলিকে প্রতিটি উচ্চ-তাপমাত্রার পরিবেশের সর্বজনীন প্রতিরোধ হিসাবে ব্যাখ্যা করা উচিত নয়। সালফার বহনকারী গ্যাস, কার্বারাইজিং অবস্থা, বায়ুমণ্ডল হ্রাস, গলিত পদার্থ, যান্ত্রিক লোড এবং তাপীয় গ্রেডিয়েন্ট উপাদানের আচরণকে পরিবর্তন করতে পারে। ভাল প্রকৌশল তাই প্রকৃত বায়ুমণ্ডল এবং তাপমাত্রা প্রোফাইল সনাক্তকরণের মাধ্যমে শুরু হয়।
3. উচ্চ-তাপমাত্রা পরিষেবাতে কী ঘটে?
উচ্চ-তাপমাত্রার সরঞ্জামগুলি খুব কমই একক ধ্রুবক অবস্থায় কাজ করে। একটি পাইপ ধীরে ধীরে উত্তপ্ত হতে পারে, লক্ষ্য তাপমাত্রায় রাখা, প্রক্রিয়াজাত গ্যাসের সংস্পর্শে, ঠান্ডা করা এবং অনেকবার পুনরায় গরম করা হতে পারে। এই সম্পূর্ণ চক্রের সময় উপাদান প্রতিক্রিয়া একটি একক তাপমাত্রা সংখ্যার চেয়ে বেশি গুরুত্বপূর্ণ।
অক্সিডেশন এবং স্কেলিং
অক্সিডাইজিং বায়ুমণ্ডলে, উচ্চ ক্রোমিয়াম স্তর পৃষ্ঠকে একটি প্রতিরক্ষামূলক অক্সাইড স্তর বিকাশে সহায়তা করে। চুল্লি এবং তাপ-চিকিত্সা উপাদানগুলির জন্য গ্রেডটি ব্যবহৃত হওয়ার প্রাথমিক কারণগুলির মধ্যে এটি একটি। তাপমাত্রা বাড়ার সাথে সাথে অক্সিডেশন আরও তাৎপর্যপূর্ণ হয়ে ওঠে, তাই শুধুমাত্র নামমাত্র তাপমাত্রার সীমার উপর নির্ভর না করে উপাদান নির্বাচনকে অপারেটিং বায়ুমণ্ডল এবং প্রত্যাশিত এক্সপোজার সময়কালের জন্য অ্যাকাউন্ট করতে হবে।
থার্মাল সাইক্লিং
বারবার গরম করা এবং শীতল করা তাপীয় সম্প্রসারণ এবং সংকোচনের পরিচয় দেয়। অভ্যন্তরীণ এবং বাইরের পৃষ্ঠের মধ্যে তাপমাত্রার পার্থক্য তাপীয় গ্রেডিয়েন্ট এবং স্থানীয় চাপ তৈরি করতে পারে। একটি ফার্নেস বা তাপ-প্রক্রিয়াকরণ সমাবেশের অংশ হিসাবে ব্যবহৃত পাইপের জন্য, ডিজাইনারকে প্রাচীরের বেধ, সংযম, গরম করার হার, শীতল করার হার, সমর্থন ব্যবস্থা এবং সংযোগের নকশা একসাথে বিবেচনা করা উচিত।
তাপমাত্রায় যান্ত্রিক লোড হচ্ছে
উচ্চ তাপমাত্রা যান্ত্রিক আচরণ পরিবর্তন করে। শক্তি, হামাগুড়ি প্রতিরোধ, এবং দীর্ঘমেয়াদী বিকৃতি ক্রমবর্ধমান গুরুত্বপূর্ণ হয়ে ওঠে পরিষেবার তাপমাত্রা বৃদ্ধির সাথে সাথে। অভ্যন্তরীণ চাপ, প্রক্রিয়া গ্যাস বা যান্ত্রিক লোড বহনকারী একটি পাইপ তাই ডিজাইন কোড এবং সিস্টেমের জন্য প্রয়োজনীয় তাপমাত্রা-নির্ভর উপাদান ডেটা ব্যবহার করে মূল্যায়ন করা উচিত।
| কর্মক্ষমতা ফ্যাক্টর | কেন এটা ব্যাপার | ইঞ্জিনিয়ারিং প্রশ্ন |
|---|---|---|
| অক্সিডেশন প্রতিরোধের | উপযুক্ত অক্সিডাইজিং বায়ুমণ্ডলে পৃষ্ঠের অবক্ষয় নিয়ন্ত্রণে সহায়তা করে। | কোন গ্যাস বিদ্যমান এবং কতক্ষণ পৃষ্ঠ উন্মুক্ত হবে? |
| থার্মাল সাইক্লিং | বারবার তাপমাত্রার পরিবর্তন সম্প্রসারণ, সংকোচন এবং চাপ তৈরি করতে পারে। | কত ঘন ঘন সরঞ্জাম গরম এবং ঠান্ডা হবে? |
| উচ্চ-তাপমাত্রা শক্তি | তাপমাত্রা বৃদ্ধির সাথে সাথে উপাদানের শক্তি পরিবর্তিত হয়। | পাইপকে কি লোড, চাপ এবং তাপমাত্রা সহ্য করতে হবে? |
| বানোয়াট অবস্থা | ঢালাই এবং তাপ প্রক্রিয়াকরণ উপাদান অবস্থা প্রভাবিত করতে পারে. | প্রসবের পরে উপাদানটি ঢালাই, বাঁকানো বা মেশিন করা হবে? |
একটি দরকারী প্রকৌশল পদ্ধতি হল গ্রেড এবং মাত্রা নিশ্চিত করার আগে সর্বাধিক অপারেটিং তাপমাত্রা, স্বাভাবিক অপারেটিং পরিসীমা, বায়ুমণ্ডল, চাপ বা যান্ত্রিক লোড, তাপচক্র, সমর্থন কনফিগারেশন এবং প্রত্যাশিত বানোয়াট পদক্ষেপগুলি সংজ্ঞায়িত করা।
4. কেন বিরামবিহীন নির্মাণ ব্যাপার?
বিজোড় এবং ঢালাই পাইপের মধ্যে প্রধান পার্থক্য হল টিউবুলার বিভাগটি কীভাবে গঠিত হয়। বিজোড় উত্পাদন একটি অনুদৈর্ঘ্য ঢালাই সীম ছাড়া পাইপ তৈরি করে, যখন ঢালাই পণ্যগুলি একটি গঠিত স্ট্রিপ বা প্লেট অংশের উপর নির্ভর করে যা সীমের সাথে যুক্ত হয়।
এই পার্থক্য স্বয়ংক্রিয়ভাবে প্রতিটি অ্যাপ্লিকেশনের জন্য বিজোড় পাইপ উপযুক্ত করে না, তবে এটি মূল্যবান হতে পারে যেখানে ক্রমাগত নির্মাণ সরঞ্জাম ডিজাইনার দ্বারা পছন্দ করা হয়। পছন্দ চাপের প্রয়োজনীয়তা, জ্যামিতি, প্রক্রিয়া শর্ত, কোড প্রয়োজনীয়তা, বা একটি বিজোড় টিউবুলার ফর্মের প্রয়োজন দ্বারা চালিত হতে পারে।
ক্রমাগত টিউবুলার জ্যামিতি
অনুদৈর্ঘ্য জোড়ের অনুপস্থিতি এমন ডিজাইনের জন্য পণ্যের জ্যামিতিকে সরল করে যা বিশেষভাবে নির্বিঘ্ন নির্মাণের জন্য আহ্বান করে। এটি পাইপের মৌলিক উত্পাদন রুটের অংশ হিসাবে একটি অনুদৈর্ঘ্য ঢালাই মূল্যায়ন করার প্রয়োজনীয়তা এড়ায়।
নির্বাচিত উচ্চ-তাপমাত্রা দায়িত্বের জন্য উপযুক্ত
ফার্নেস টিউব, থার্মোকল প্রোটেকশন টিউব, প্রসেস টিউব এবং অন্যান্য টিউবুলার উপাদানগুলি যখন স্পেসিফিকেশনের জন্য আহ্বান করে তখন বিরামবিহীন নির্মাণ থেকে উপকৃত হতে পারে। উপাদান এবং উত্পাদন প্রক্রিয়া এখনও প্রাসঙ্গিক মাত্রিক, তাপ-চিকিত্সা, পরীক্ষা, এবং পরিদর্শন প্রয়োজনীয়তা মেনে চলতে হবে।
মাত্রাগুলি সমালোচনামূলক থাকে
বিজোড় নির্মাণ পণ্য শুধুমাত্র একটি অংশ. বাইরের ব্যাস, প্রাচীরের বেধ, দৈর্ঘ্য, শেষ প্রস্তুতি, সরলতা, পৃষ্ঠের অবস্থা এবং মাত্রিক সহনশীলতা সবই প্রভাবিত করে যে পাইপটি একটি বাস্তব সমাবেশে ইনস্টল করা যায় কিনা।
- নিশ্চিত করুন যে ডিজাইনের জন্য বিশেষভাবে বিরামবিহীন প্রয়োজন বা ঢালাই নির্মাণের অনুমতি দেয়।
- অর্ডার করার আগে প্রয়োজনীয় বাইরের ব্যাস এবং প্রাচীরের বেধ নিশ্চিত করুন।
- ঢালাই, জিনিসপত্র, সমর্থন, বা ইনস্টলেশনের জন্য প্রয়োজনীয় শেষ কনফিগারেশন পরীক্ষা করুন।
- যখন অক্সিডেশন, পরিষ্কার-পরিচ্ছন্নতা, বা ডাউনস্ট্রিম ফ্যাব্রিকেশন গুরুত্বপূর্ণ তখন পৃষ্ঠের প্রয়োজনীয় অবস্থা নির্ধারণ করুন।
5. কোথায় এই পাইপ সাধারণত প্রয়োগ করা হয়?
গ্রেডটি উচ্চ তাপমাত্রা এবং অক্সিডাইজিং বায়ুমণ্ডলের সংস্পর্শে থাকা সরঞ্জামগুলির জন্য বিশেষভাবে প্রাসঙ্গিক। এর অ্যাপ্লিকেশনগুলি তাই তাপ প্রক্রিয়াকরণ, তাপ উত্পাদন, জ্বলন এবং শিল্প ব্যবস্থার সাথে ঘনিষ্ঠভাবে সংযুক্ত যেখানে সাধারণ স্টেইনলেস স্টীল গ্রেডগুলি পছন্দসই উচ্চ-তাপমাত্রার ক্ষমতা প্রদান করতে পারে না।
তাপ-চিকিত্সা সরঞ্জাম
রেডিয়েন্ট টিউব, ফার্নেস রোলার, রিটর্ট এবং অন্যান্য টিউবুলার ফার্নেস উপাদানগুলির জন্য তাপ-প্রতিরোধী অস্টেনিটিক স্টেইনলেস স্টিলের প্রয়োজন হতে পারে। নির্দিষ্ট নকশা চুল্লি বায়ুমণ্ডল, তাপমাত্রা, সমর্থন পদ্ধতি, এবং তাপ সাইক্লিং জন্য অ্যাকাউন্ট আবশ্যক.
বয়লার এবং তাপ-পুনরুদ্ধার সিস্টেম
নির্বাচিত সুপারহিটার, রিহিটার, এবং তাপ-পুনরুদ্ধার টিউব অ্যাপ্লিকেশনগুলি উচ্চ-তাপমাত্রার অবস্থার অধীনে কর্মক্ষমতা বজায় রাখতে সক্ষম উপকরণগুলির জন্য কল করতে পারে।
পেট্রোকেমিক্যাল যন্ত্রপাতি
নির্বাচিত চুল্লি এবং ইথিলিন-সম্পর্কিত উপাদান সহ পেট্রোকেমিক্যাল প্রসেসিং সরঞ্জামের উচ্চ-তাপমাত্রা বিভাগগুলি, যেখানে তাপ এবং অক্সিডেশন কার্যকারিতা প্রয়োজন সেখানে উচ্চ-খাদ স্টেইনলেস উপকরণ ব্যবহার করতে পারে।
ইন্ডাস্ট্রিয়াল ইনসিনারেশন
বার্নার অগ্রভাগ, শিখা টিউব, এবং অন্যান্য নলাকার অংশগুলি গরম জ্বলন গ্যাসের সংস্পর্শে আনতে উচ্চ-তাপমাত্রার অক্সিডেশন প্রতিরোধের এবং উপযুক্ত ফ্যাব্রিকেশন বৈশিষ্ট্যের প্রয়োজন হতে পারে।
তাপমাত্রা পরিমাপ
প্রতিরক্ষামূলক টিউব এবং থার্মোকল শীথগুলি এই গ্রেডটি গরম পরিবেশে ব্যবহার করতে পারে যেমন ধাতু বা কাচ প্রক্রিয়াকরণ, প্রকৃত প্রক্রিয়া বায়ুমণ্ডল এবং যান্ত্রিক অবস্থার সাপেক্ষে।
ভাটা এবং চুল্লি সিস্টেম
সিরামিক ভাটা, তাপ-চিকিত্সা ঝুড়ি, চুল্লি কাঠামো এবং সম্পর্কিত তাপীয় সরঞ্জামগুলি তাপ এবং অক্সিডাইজিং অবস্থার সংস্পর্শে থাকা নির্বাচিত উপাদানগুলির জন্য উপাদান ব্যবহার করতে পারে।
অর্ডার করার আগে আবেদন ম্যাচিং আসতে হবে
একই গ্রেড দুটি অ্যাপ্লিকেশনে ভিন্নভাবে কাজ করতে পারে কারণ পরিবেশ ভিন্ন। পরিষ্কার অক্সিডাইজিং বাতাসের সংস্পর্শে আসা একটি ফার্নেস টিউব শাটডাউনের সময় সালফার যৌগ, কার্বন-সমৃদ্ধ গ্যাস, বা আক্রমনাত্মক ঘনীভূত প্রক্রিয়া গ্যাসের সংস্পর্শে আসা টিউবের সমতুল্য নয়।
প্রকৌশলীদের তাই প্রাচীর বেধ নির্বাচন করার আগে বা অর্ডার দেওয়ার আগে প্রকৃত প্রক্রিয়াটি সংজ্ঞায়িত করা উচিত। গুরুত্বপূর্ণ ইনপুটগুলির মধ্যে রয়েছে ক্রমাগত এবং সর্বোচ্চ তাপমাত্রা, বায়ুমণ্ডলের গঠন, অভ্যন্তরীণ চাপ, বাহ্যিক লোডিং, তাপীয় সাইক্লিং, সংযোগ নকশা এবং প্রত্যাশিত রক্ষণাবেক্ষণের শর্ত।
6. কিভাবে ইঞ্জিনিয়ারদের সঠিক স্পেসিফিকেশন নির্বাচন করা উচিত?
সঠিক পণ্য নির্বাচন করা খাদ নম্বর নিশ্চিত করার চেয়ে আরও বেশি কিছু জড়িত। একটি প্রযুক্তিগতভাবে সম্পূর্ণ তদন্ত সাধারণত উপাদান গ্রেড, পাইপ নির্মাণ, মাত্রা, দৈর্ঘ্য, পৃষ্ঠ অবস্থা, শেষ প্রস্তুতি, পরিদর্শন প্রয়োজনীয়তা, এবং প্রযোজ্য স্পেসিফিকেশন একত্রিত করে।
পরিষেবা শর্ত দিয়ে শুরু করুন
কেবলমাত্র "উচ্চ তাপমাত্রা" বলার পরিবর্তে প্রকৃত অপারেটিং তাপমাত্রা রেকর্ড করুন। একটি দরকারী অনুসন্ধান স্বাভাবিক অপারেটিং তাপমাত্রা, সর্বোচ্চ অপারেটিং তাপমাত্রা, স্টার্ট-আপ তাপমাত্রা, শাটডাউন তাপমাত্রা এবং তাপচক্রের ফ্রিকোয়েন্সি আলাদা করে।
প্রক্রিয়া বায়ুমণ্ডল সংজ্ঞায়িত করুন
বায়ুমণ্ডল প্রায়ই উপেক্ষা করা হয়. অক্সিজেন-সমৃদ্ধ, নিরপেক্ষ, হ্রাসকারী, কার্বারাইজিং, সালফার-বহনকারী, এবং দহন পরিবেশগুলি বিভিন্ন উপাদানের চাহিদা আরোপ করতে পারে। একটি গ্রেড যা একটি বায়ুমণ্ডলে উপযুক্ত তা অন্যটিতে সেরা পছন্দ নাও হতে পারে।
মাত্রা নিশ্চিত করুন
উল্লেখিত পণ্যের পরিসীমা 6 মিমি থেকে 89 মিমি পর্যন্ত বাইরের ব্যাস, 3 মিমি থেকে 30 মিমি পর্যন্ত প্রাচীরের পুরুত্ব এবং 3000 মিমি থেকে 10000 মিমি পর্যন্ত প্রমিত দৈর্ঘ্য কভার করে। কাটা থেকে দৈর্ঘ্য সরবরাহ অর্ডার প্রয়োজন অনুযায়ী ব্যবস্থা করা যেতে পারে.
| স্পেসিফিকেশন আইটেম | তথ্য প্রদান | কেন এটা গুরুত্বপূর্ণ |
|---|---|---|
| উপাদান উপাধি | 310S, UNS S31008, বা প্রকল্পের জন্য প্রয়োজনীয় পদবী | উপাদান পরিচয় নিশ্চিত করে প্রকৌশল নথির সাথে মেলে। |
| পাইপ নির্মাণ | বিরামহীন | প্রয়োজনীয় উত্পাদন রুট এবং নলাকার গঠন নিশ্চিত করে। |
| বাইরের ব্যাস | প্রয়োজনীয় সমাপ্ত OD | ইনস্টলেশন ফিট, প্রবাহ এলাকা, এবং সংযোগ জ্যামিতি নিয়ন্ত্রণ করে। |
| প্রাচীর বেধ | প্রয়োজনীয় নামমাত্র বা সর্বনিম্ন বেধ | যান্ত্রিক ক্ষমতা, তাপ স্থানান্তর, ওজন এবং বানোয়াটকে প্রভাবিত করে। |
| দৈর্ঘ্য | স্ট্যান্ডার্ড বা কাটা দৈর্ঘ্য | বানোয়াট পরিকল্পনা এবং ইনস্টলেশন ব্যবস্থা নির্ধারণ করে। |
| শেষ হয় | প্লেইন, বেভেলড বা নির্দিষ্ট কনফিগারেশন | পাইপকে যোগদান এবং ইনস্টলেশন পদ্ধতির সাথে মিলিত হতে দেয়। |
| সারফেস | হিসাবে-প্রক্রিয়াজাত বা নির্দিষ্ট ফিনিস | বানোয়াট, পরিচ্ছন্নতা, চেহারা, এবং পরিষেবা প্রস্তুতির জন্য গুরুত্বপূর্ণ। |
একমাত্র সিদ্ধান্ত হিসাবে তাপমাত্রা চিত্র ব্যবহার করবেন না
একটি উপাদান একটি নির্দিষ্ট তাপমাত্রায় অক্সিডেশন প্রতিরোধ করতে সক্ষম হতে পারে যখন এখনও একটি নির্দিষ্ট যান্ত্রিক লোড বা রাসায়নিক বায়ুমণ্ডলের জন্য অনুপযুক্ত। ভাল নির্বাচন তাই সরঞ্জাম নকশা সঙ্গে ধাতুবিদ্যা কর্মক্ষমতা একত্রিত. চূড়ান্ত পছন্দটি প্রযোজ্য ইঞ্জিনিয়ারিং কোড, পণ্যের মান এবং প্রকৃত প্রক্রিয়া শর্তগুলির বিরুদ্ধে পরীক্ষা করা উচিত।
7. তৈরি করার সময় কি বিবেচনা করা উচিত?
বিতরণ করা পাইপ প্রায়ই শুধুমাত্র শুরু বিন্দু হয়. শিল্প প্রকল্পগুলির জন্য কাটা, বেভেলিং, ঢালাই, বাঁকানো, ফিটিং ইনস্টলেশন, পৃষ্ঠ পরিষ্কার করা, বা বড় চুল্লি এবং প্রক্রিয়া কাঠামোতে সমাবেশের প্রয়োজন হতে পারে।
কাটিং এবং দৈর্ঘ্য প্রস্তুতি
কাট-টু-লেংথ প্রস্তুতি ডাউনস্ট্রিম ফেব্রিকেশন কাজ কমাতে পারে যখন সমাপ্ত দৈর্ঘ্য জানা যায়। চূড়ান্ত কাটিং সহনশীলতা এখনও প্রকল্পের প্রয়োজনীয়তার সাথে একমত হওয়া উচিত যাতে প্রস্তুত করা অংশটি সমাবেশের ক্রম অনুসারে ফিট করে।
বেভেলড শেষ
বেভেলড প্রান্তগুলি ঢালাই প্রস্তুতিকে সমর্থন করতে পারে যখন একটি বাট-ঝালাই সংযোগ সমাবেশের অংশ হয়। বেভেল জ্যামিতি উৎপাদনের আগে সংজ্ঞায়িত করা উচিত কারণ বিভিন্ন বানোয়াট পদ্ধতির জন্য বিভিন্ন শেষ কনফিগারেশনের প্রয়োজন হতে পারে।
পৃষ্ঠ প্রস্তুতি
পিকলিং এবং প্যাসিভেশন পৃষ্ঠের অক্সাইড অপসারণ করতে এবং একটি পরিষ্কার স্টেইনলেস স্টিল পৃষ্ঠ তৈরি করতে ব্যবহার করা যেতে পারে। এই চিকিত্সাগুলির প্রয়োজন কিনা তা নির্ভর করে উত্পাদনের রুট, তৈরির ক্রম, চেহারার প্রয়োজনীয়তা এবং পরিষেবা পরিবেশের উপর।
ঢালাই বিবেচনা
নিম্ন কার্বন হল 310S এর সংজ্ঞায়িত বৈশিষ্ট্যগুলির মধ্যে একটি। ফ্যাব্রিকেশনের সময়, ঢালাই পদ্ধতি, ফিলার নির্বাচন, তাপ ইনপুট, জয়েন্ট ডিজাইন এবং পোস্ট-ওয়েল্ড ট্রিটমেন্ট অ্যালয় নাম থেকে অনুমান না করে প্রযোজ্য ঢালাই পদ্ধতি এবং উপাদানের স্পেসিফিকেশন অনুযায়ী নির্ধারণ করা উচিত।
- কাটা বা গঠন করার আগে প্রয়োজনীয় উপাদান এবং মাত্রা নিশ্চিত করুন।
- পরিকল্পিত যোগদান প্রক্রিয়ার বিরুদ্ধে শেষ প্রস্তুতি যাচাই করুন।
- বানান এবং পরিচালনার সময় স্টেইনলেস পৃষ্ঠকে দূষণ থেকে রক্ষা করুন।
- ঢালাই সমাবেশ প্রয়োজন হলে একটি যোগ্যতাসম্পন্ন ঢালাই পদ্ধতি ব্যবহার করুন।
- ইনস্টলেশনের আগে সমাপ্ত মাত্রা এবং পৃষ্ঠের অবস্থা পরিদর্শন করুন।
উচ্চ-তাপমাত্রার সরঞ্জামগুলির জন্য, তৈরির গুণমান সরাসরি পরিষেবা আচরণকে প্রভাবিত করে। স্থানীয় ক্ষতি, দূষণ, দুর্বল ফিট-আপ, অনুপযুক্ত ঢালাই পদ্ধতি, বা ভুল প্রাচীর বেধ সমস্যা তৈরি করতে পারে যখন ভিত্তি উপাদান নিজেই সঠিকভাবে নির্দিষ্ট করা হয়।
8. কোন পরিদর্শন এবং নথি গুরুত্বপূর্ণ?
ট্রেসেবিলিটি বিশেষভাবে গুরুত্বপূর্ণ হয়ে ওঠে যখন স্টেইনলেস পাইপ বয়লার, তাপ-চিকিত্সা ব্যবস্থা, পেট্রোকেমিক্যাল সরঞ্জাম এবং অন্যান্য প্রকৌশলী ইনস্টলেশনে ব্যবহার করা হয়। ডকুমেন্টেশন ক্রয় উপাদান ক্রয় স্পেসিফিকেশন এবং চূড়ান্ত আবেদন সঙ্গে মিলিত হতে অনুমতি দেওয়া উচিত.
উপাদান ডকুমেন্টেশন
অর্ডার এবং প্রযোজ্য স্পেসিফিকেশনের উপর নির্ভর করে, ডকুমেন্টেশনে উপাদান পরীক্ষার শংসাপত্র যেমন EN 10204 3.1, রাসায়নিক রচনা রেকর্ড, যান্ত্রিক পরীক্ষার ফলাফল, উত্সের শংসাপত্র, বাণিজ্যিক চালান এবং প্যাকিং তালিকা অন্তর্ভুক্ত থাকতে পারে।
পরীক্ষার প্রয়োজনীয়তা
প্রযোজ্য পাইপ স্পেসিফিকেশন নির্ধারণ করে কোন পরীক্ষাগুলি বাধ্যতামূলক এবং কোনটি অতিরিক্ত প্রয়োজনীয়তা। ASTM A312 দ্বারা আচ্ছাদিত অস্টেনিটিক স্টেইনলেস স্টিল পাইপের জন্য, উদাহরণস্বরূপ, স্পেসিফিকেশন তাপ চিকিত্সা, যান্ত্রিক পরীক্ষা, ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্টিং বা হাইড্রোস্ট্যাটিক পরীক্ষা এবং অন্যান্য প্রয়োজনীয়তাগুলিকে সম্বোধন করে। প্রতিটি পরিদর্শনের প্রয়োজনীয়তাকে সর্বজনীন হিসাবে বিবেচনা করার পরিবর্তে ক্রেতাদের গভর্নিং স্পেসিফিকেশন সনাক্ত করা উচিত।
পরিদর্শন পরিকল্পনা
একটি পরিষ্কার পরিদর্শন পরিকল্পনা প্রস্তুতকারকের গুণমান পরীক্ষা, প্রয়োজনীয় মান পরীক্ষা, গ্রাহক-নির্দিষ্ট পরিদর্শন এবং ঐচ্ছিক তৃতীয়-পক্ষ যাচাইয়ের মধ্যে পার্থক্য করা উচিত। এটি ক্রয় প্রক্রিয়ার পরে অনিশ্চয়তা প্রতিরোধ করে।
- উপাদান ডকুমেন্টেশনের বিরুদ্ধে গ্রেড এবং তাপ সনাক্তকরণ যাচাই করুন।
- ক্রয়ের স্পেসিফিকেশনের বিপরীতে মাত্রা এবং প্রাচীরের বেধ নিশ্চিত করুন।
- চালানের আগে পৃষ্ঠের অবস্থা এবং শেষ প্রস্তুতি পরীক্ষা করুন।
- গভর্নিং স্পেসিফিকেশন জন্য প্রয়োজনীয় যান্ত্রিক এবং nondestructive পরীক্ষা নিশ্চিত করুন.
- ইনস্টলেশন এবং রক্ষণাবেক্ষণের রেকর্ডের জন্য সরবরাহকৃত পাইপে ডকুমেন্টেশনগুলি সন্ধানযোগ্য রাখুন।
9. কিভাবে এটি অন্যান্য স্টেইনলেস গ্রেডের সাথে তুলনা করে?
উপাদান তুলনা দরকারী যখন অ্যাপ্লিকেশন সম্ভাব্য একাধিক স্টেইনলেস গ্রেড দ্বারা পরিবেশিত হতে পারে. উদ্দেশ্য একটি একক গ্রেডকে সর্বজনীনভাবে উচ্চতর ঘোষণা করা নয়, তবে কোন উপাদান বৈশিষ্ট্যগুলি প্রকৃত পরিবেশের সাথে সারিবদ্ধ তা সনাক্ত করা।
| গ্রেড | প্রধান শক্তি | সাধারণ নির্বাচন বিবেচনা | মূল প্রশ্ন |
|---|---|---|---|
| 304 | সাধারণ জারা প্রতিরোধের এবং বিস্তৃত শিল্প ব্যবহার | প্রায়ই সাধারণ উদ্দেশ্য স্টেইনলেস সরঞ্জাম জন্য নির্বাচিত | চরম তাপ কর্মক্ষমতা আসলে প্রয়োজন হয়? |
| 321 | টাইটানিয়াম-স্থিতিশীল অস্টেনিটিক স্টেইনলেস স্টীল | দরকারী যেখানে স্থিতিশীলতা একটি গুরুত্বপূর্ণ ডিজাইনের প্রয়োজনীয়তা | টাইটানিয়াম স্ট্যাবিলাইজেশন থেকে অ্যাপ্লিকেশন কি উপকৃত হয়? |
| 310S | নিয়ন্ত্রিত কম কার্বন সহ উচ্চ ক্রোমিয়াম এবং নিকেল | উচ্চ-তাপমাত্রা এবং জারণ-প্রতিরোধী পরিষেবা | অ্যাপ্লিকেশন একটি তাপ-প্রতিরোধী austenitic খাদ প্রয়োজন? |
তুলনাটি দেখায় কেন গ্রেড নির্বাচন অপারেটিং অবস্থার সাথে সংযুক্ত করা উচিত। একটি সাধারণ-উদ্দেশ্য গ্রেড একটি মাঝারি শিল্প পরিবেশের জন্য সম্পূর্ণরূপে উপযুক্ত হতে পারে, যখন একটি তাপ-প্রতিরোধী গ্রেড তাপমাত্রা এবং অক্সিডেশন চাহিদা বৃদ্ধির সাথে সাথে আরও প্রাসঙ্গিক হয়ে ওঠে।
310S বনাম 310
সবচেয়ে সরাসরি তুলনা 310S এবং স্ট্যান্ডার্ড 310 গ্রেডের মধ্যে। প্রধান পার্থক্য হল কার্বন সামগ্রী। 310S এর নিম্ন কার্বন স্তর ক্রোমিয়াম কার্বাইড বৃষ্টিপাত কমাতে সাহায্য করে এবং উপাদানটিকে ঢালাই বা তাপ প্রক্রিয়াজাত সমাবেশগুলির জন্য আরও উপযুক্ত করে তুলতে পারে।
310S বনাম 304
304 সবচেয়ে ব্যাপকভাবে ব্যবহৃত সাধারণ-উদ্দেশ্য austenitic স্টেইনলেস স্টীল এক. এটি অনেক ক্ষয়কারী এবং শিল্প পরিবেশের জন্য একটি শক্তিশালী বিকল্প, তবে উচ্চতর তাপমাত্রা এবং অক্সিডেশন প্রতিরোধের দ্বারা প্রভাবিত অ্যাপ্লিকেশনগুলি উচ্চ-খাদ-তাপ-প্রতিরোধী গ্রেডের জন্য কল করতে পারে।
310S বনাম 321
321 টাইটানিয়াম স্থিতিশীলতা ব্যবহার করে এবং প্রায়শই নির্বাচিত হয় যখন সেই স্থিরকরণ প্রক্রিয়াটি ডিজাইনের একটি গুরুত্বপূর্ণ অংশ। 310S এর পরিবর্তে তার উচ্চ-তাপমাত্রার ভূমিকার জন্য তার উচ্চ ক্রোমিয়াম এবং নিকেল রসায়ন এবং নিয়ন্ত্রিত কার্বন স্তরের উপর নির্ভর করে। পরিষেবা বায়ুমণ্ডল এবং তাপমাত্রা পরিসীমা চূড়ান্ত পছন্দ নির্ধারণ করা উচিত।
10. প্রায়শই জিজ্ঞাসিত প্রশ্ন
উপাদান উপাধি কি?
গ্রেডটি সাধারণত UNS S31008 এবং EN 1.4845 হিসাবে চিহ্নিত করা হয়। প্রজেক্ট ডকুমেন্টেশন প্রযোজ্য উপাদান এবং পাইপ স্পেসিফিকেশন দ্বারা প্রয়োজনীয় উপাধি ব্যবহার করা উচিত।
কি এই গ্রেড উচ্চ-তাপমাত্রা পরিষেবার জন্য উপযুক্ত করে তোলে?
এর উচ্চ ক্রোমিয়াম এবং নিকেল সামগ্রী উপযুক্ত পরিবেশে অক্সিডেশন প্রতিরোধ এবং উচ্চ-তাপমাত্রার কর্মক্ষমতা সমর্থন করে। কম-কার্বন রচনাটি ঢালাই এবং তাপীয়ভাবে প্রক্রিয়াকৃত উপাদানগুলির জন্য এর উপযুক্ততাও উন্নত করে।
পাইপ আসলে বিজোড়?
হ্যাঁ। নির্দিষ্ট উত্পাদন রুট হট-ঘূর্ণিত বিজোড় উত্পাদন, যা একটি অনুদৈর্ঘ্য ঢালাই সীম ছাড়া টিউবুলার বিভাগ গঠন করে।
কি মাত্রা পাওয়া যায়?
উল্লেখিত পরিসর 6 মিমি থেকে 89 মিমি পর্যন্ত বাইরের ব্যাস, 3 মিমি থেকে 30 মিমি পর্যন্ত প্রাচীরের বেধ এবং 3000 মিমি থেকে 10000 মিমি পর্যন্ত প্রমিত দৈর্ঘ্যকে কভার করে। নির্দিষ্ট প্রকল্পের জন্য কাট-টু-দৈর্ঘ্যের প্রয়োজনীয়তা নিয়ে আলোচনা করা যেতে পারে।
শেষ beveled করা যাবে?
হ্যাঁ। বেভেলড প্রান্তগুলি প্রয়োজনীয় ফ্যাব্রিকেশন বা ইনস্টলেশন কনফিগারেশন অনুযায়ী প্রস্তুত করা যেতে পারে। শেষ জ্যামিতি উত্পাদন আগে নিশ্চিত করা উচিত.
পৃষ্ঠ চিকিত্সা নির্দিষ্ট করা যেতে পারে?
হ্যাঁ। প্রকল্পের উপর নির্ভর করে, সোজা করা, পিকলিং, প্যাসিভেশন এবং নির্দিষ্ট পৃষ্ঠের সমাপ্তি সমন্বিত করা যেতে পারে। প্রয়োজনীয় পৃষ্ঠ অবস্থা ক্রম সংজ্ঞায়িত করা উচিত.
এটা কি প্রতিটি উচ্চ-তাপমাত্রার পরিবেশের জন্য উপযুক্ত?
শুধুমাত্র তাপমাত্রা থেকে কোন উপাদান নির্বাচন করা উচিত নয়। বায়ুমণ্ডলের গঠন, যান্ত্রিক লোডিং, তাপীয় সাইক্লিং, চাপ, বানোয়াট অবস্থা এবং প্রযোজ্য নকশার নিয়মগুলিও মূল্যায়ন করা দরকার।
প্রযুক্তিগত তদন্তে কোন তথ্য অন্তর্ভুক্ত করা উচিত?
একটি দরকারী অনুসন্ধানের মধ্যে উপাদান উপাধি, পাইপ নির্মাণ, বাইরের ব্যাস, প্রাচীরের বেধ, দৈর্ঘ্য, শেষ প্রস্তুতি, পৃষ্ঠের অবস্থা, প্রযোজ্য স্পেসিফিকেশন, অপারেটিং তাপমাত্রা, প্রক্রিয়া বায়ুমণ্ডল, পরিমাণ এবং পরিদর্শন বা ডকুমেন্টেশন প্রয়োজনীয়তা অন্তর্ভুক্ত করা উচিত।
পরিদর্শন ডকুমেন্টেশন প্রদান করা যেতে পারে?
ডকুমেন্টেশন পণ্য স্পেসিফিকেশন এবং অর্ডার প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে. সম্মত সুযোগের উপর নির্ভর করে, এতে উপাদান পরীক্ষার ডকুমেন্টেশন, রাসায়নিক রচনা রেকর্ড, যান্ত্রিক পরীক্ষার ফলাফল, মূল ডকুমেন্টেশন এবং বাণিজ্যিক শিপিং নথি অন্তর্ভুক্ত থাকতে পারে।
কিভাবে চূড়ান্ত গ্রেড নিশ্চিত করা উচিত?
চূড়ান্ত নির্বাচনটি সরঞ্জামের নকশা, পরিষেবা পরিবেশ, প্রাসঙ্গিক মান, প্রয়োজনীয় মাত্রা, যোগদানের পদ্ধতি এবং প্রযোজ্য প্রকৌশল কোডের বিপরীতে পরীক্ষা করা উচিত। উপাদান নিশ্চিতকরণ উত্পাদন আগে সম্পন্ন করা উচিত.
শিল্প প্রকল্পের জন্য, সবচেয়ে নির্ভরযোগ্য স্পেসিফিকেশন অপারেটিং পরিবেশের সাথে শুরু হয় এবং তারপরে উপাদান গ্রেড, পাইপ নির্মাণ, মাত্রা, বানোয়াট, পরিদর্শন এবং ডকুমেন্টেশনের জন্য পিছিয়ে কাজ করে। এই পদ্ধতিটি নিশ্চিত করতে সাহায্য করে যে নির্বাচিত স্টেইনলেস স্টীল পাইপ শুধুমাত্র উপাদানের নামের উপর নির্ভর না করে প্রকৃত সরঞ্জামের সাথে ফিট করে।
আপনার প্রকল্পের জন্য একটি 310S বিজোড় পাইপ স্পেসিফিকেশন প্রয়োজন?
প্রয়োজনীয় উপাদানের উপাধি, বাইরের ব্যাস, প্রাচীরের বেধ, দৈর্ঘ্য, শেষ কনফিগারেশন, পৃষ্ঠের অবস্থা, পরিষেবার তাপমাত্রা এবং অ্যাপ্লিকেশনের বিবরণ শেয়ার করুন।একটি প্রযুক্তিগত আলোচনা এবং প্রকল্প-নির্দিষ্ট উদ্ধৃতি জন্য আমাদের সাথে যোগাযোগ করুন.
